In Bedum beschik ik over:

  • Voor HF een dipool van 2 x 17 meter, gevoed met een open lijn. Het voedingspunt ligt op ~ 12 meter NAP
  • Voor HF een 32 meter lange draad, aangesloten op een een SGC SG-230 tuner
  • Een verticale spriet van ~ 10 meter, eveneens aangesloten op de SGC SG-230 tuner
  • Een horizontaal gepolariseerde dipool voor 4 meter op een hoogte van ~ 13 meter
  • Een horizontaal gepolariseerde dipool voor 6 meter op een hoogte van ~ 14 meter
  • Een 4 elements 2 meter antenne, horizontaal gepolariseerd, vast opgesteld richting ZZW.
  • Een verticaal gepolariseerde antenne voor 2m, 70 cm en 6 meter op een hoogte van ~ 14 meter.

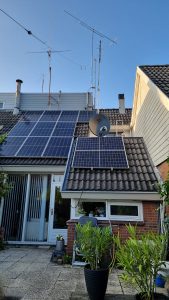

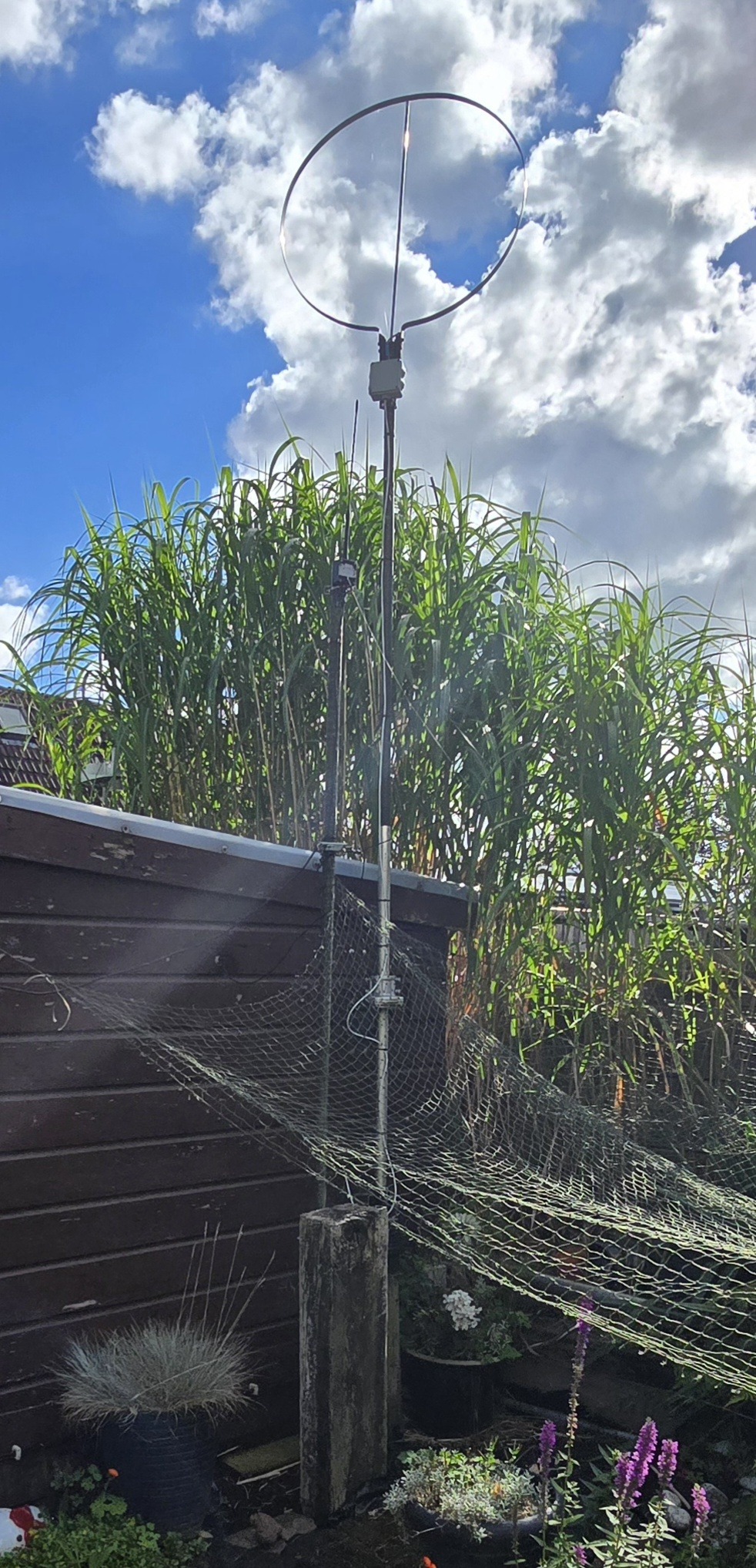

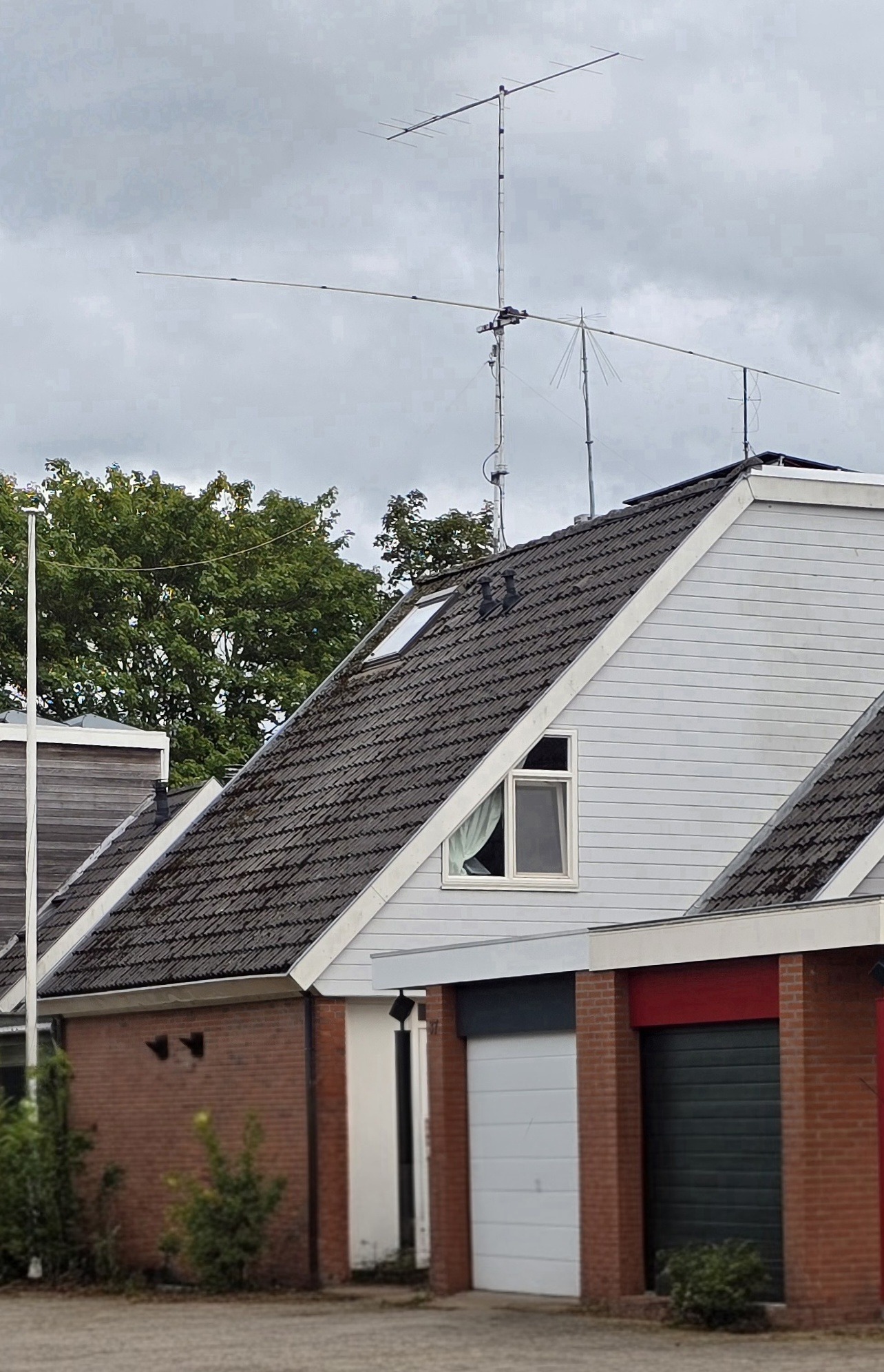

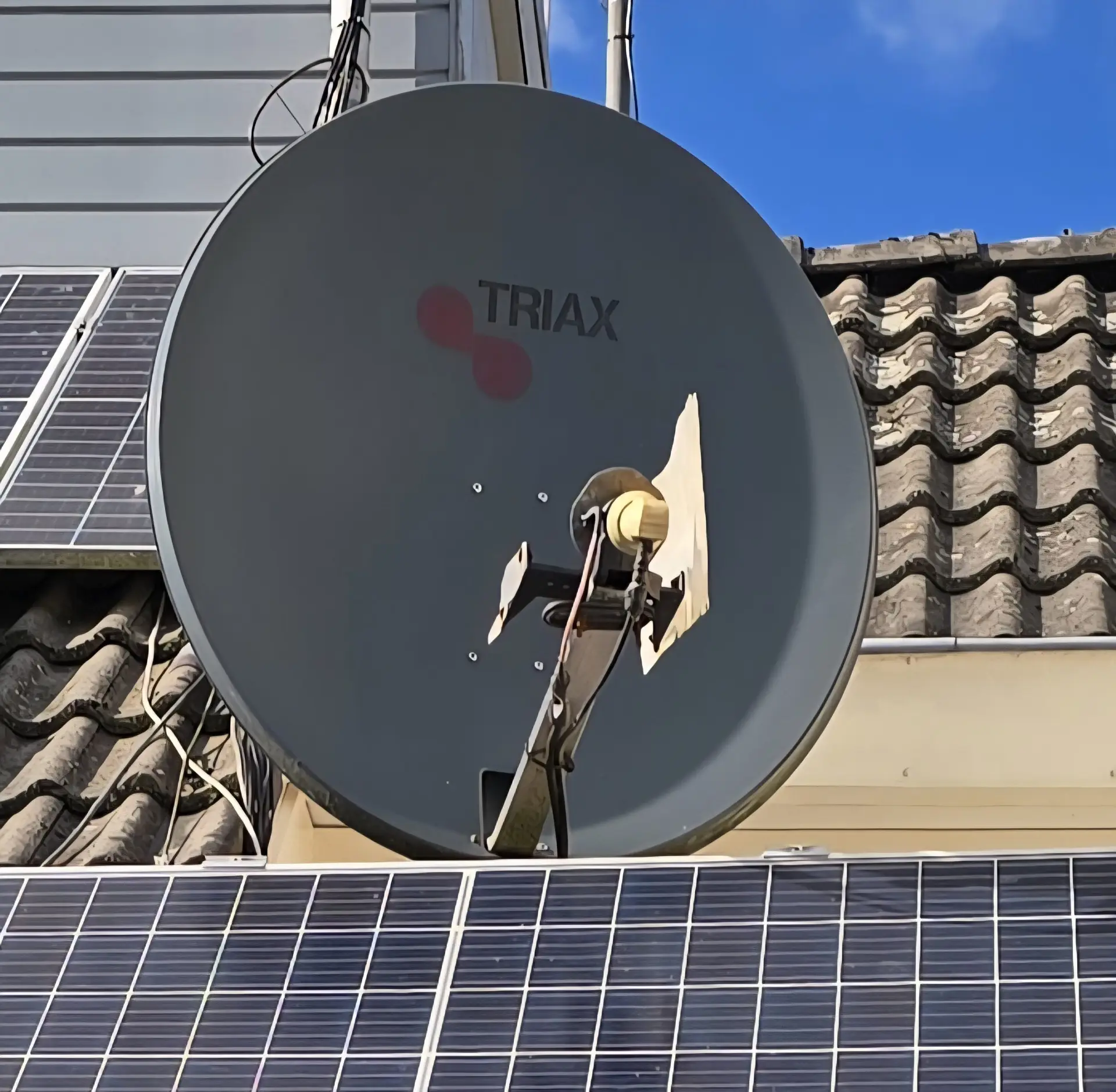

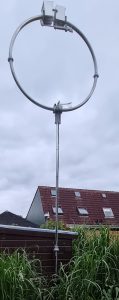

De HF-dipool wordt afgestemd met een JC-4S van StockCorner. De antennes worden geschakeld met een zelfbouw antenne-omschakel box. Hieronder wat foto’s van de installatie:

(klik voor een vergroting)


Download het bestand (PDF, grootte Onbekend)

Het schema van de schakeldoos en coaxbox.

trafo

De 1:1 stroombalun. 3 x T200-3 ringkernen op elkaar geplakt en zoveel mogelijk draad er op gewikkeld.
